Hướng dẫn vẽ khuôn túi giấy

Để có những túi giấy đơn giản nhưng tinh tế, ghi được dấu ấn trong lòng người dùng, khách hàng thì quá trình để hoàn thiện một túi giấy cũng không hề đơn giản.

Một chiếc túi giấy phải trải qua nhiều công đoạn mới có thể xuất xưởng đến tay khách hàng, mà một trong những công đoạn quan trọng nhất mà khi sản xuất túi giấy là thiết kế.

Về cơ bản bất cứ loại hình in ấn nào cũng cần có khâu thiết kế đồ họa. Từ hình ảnh, màu sắc đến kích thước đều phải được phát thảo căng chỉnh tỉ mỉ từng chi tiết trên phần mềm đồ hoạ trước thì mới lên file sản xuất chính xác được

Mà bước đầu tiên khi muốn sản xuất được 1 chiếc túi giấy chúng ta phải thiết kế khuôn túi trước. Hôm nay mình sẽ hướng dẫn mọi người vẽ khuôn túi giấy nhé!

Lưu ý : Bạn hãy là người đọc lịch sự, vui lòng không Chát, nhắn tin vào Website, hãy Commnet câu hỏi của bạn ở dưới bài viết, bạn sẽ được trả lời trong vòng 24h (thường là 30 phút) . Mình xin cám ơn !

I. Hướng dẫn vẽ khuôn túi giấy (túi nguyên)

Bước 1. Vẽ mặt túi và hông túi

Xác định kích thước khuôn túi muốn vẽ là bao nhiêu

Ví dụ: Mình sẽ vẽ khuôn túi 30 x 22 x 12 (cao x ngang x hông) – Túi đứng

Dùng công cụ Rectangle để vẽ hình chữ nhật có kích thước như sau

Mặt túi: 30 x 22 / Hông túi: 30 x 12

Hông túi sẽ vẽ chia ra làm 2 hình chữ nhật, mỗi hình sẽ là 30 x 6, tổng 2 hình sẽ là 30 x 12

Bỏ Fill, Giữ Stroke = 1 pt. Sau đó Align các đối tượng sát lại với nhau

Hướng dẫn vẽ khuôn túi giấy
Hướng dẫn vẽ khuôn túi giấy

Như vậy là đã được 1 mặt túi

Bước 2. Vẽ mặt túi còn lại và tay dán

Ta copy mặt túi vừa vẽ được ở bước 1 di chuyển sang vị trí bên phải mặt túi

Như vậy là xong mặt sau

Vẽ tay dán như sau

Tay dán sẽ có kích thước 30 x 1.5 cm,

Copy nửa hông kéo sang vị trí bên phải, sát với vị trí mặt túi vừa copy, chỉnh kích thước về 30 x 1.5 cm

Chọn tất cả đối tượng Align thẳng hàng lại với nhau

2 mat tay dan

Bước 3. Vẽ đáy túi

Chọn các đối tượng vừa vẽ ở Bước 1 và Bước 2 copy kéo xuống vị trí phía dưới túi, Align sát lại với nhau

day 1

Công thức tính đáy túi

Đáy = 1/2 Hông + 1.5 cm hoặc 2 cm

Như vậy đáy túi sẽ có kích thước là 12/2 + 1.5 =  6 + 1.5 = 7.5 (cm)

Chỉnh chiều cao của các đối tượng vừa copy = 7.5 (cm)

Ta được đáy túi như hình sau

day 2

Bước 4. Vẽ đường bế

Ta chọn phần đáy túi copy kéo lên vị trí phía trên của đáy túi

Chỉnh chiều cao của khung vừa copy bằng với kích thước của 1/2 hông (6cm)

duong be 1

Loại bỏ các chi tiết thừa

duong be 2

Vẽ đường bế

Vẽ 2 đường chuẩn đầu tiên như hình

duong be 3

Sau đó từ 2 đường line chuẩn copy kéo sang các vị trí còn lại

duong be 4



Vẽ tiếp đường bế như hình sau

duong be 5

Như vậy là đã vẽ xong đường bế

Bước 5. Vẽ nắp gập

NẮP GẬP SẼ VẼ ÁP DỤNG VỚI NHỮNG TÚI CÓ XỎ DÂY, NẾU KHÔNG CÓ XỎ DÂY BỎ QUA BƯỚC NÀY

Nắp gập sẽ cố định chiều cao là 4 cm

Ta sẽ chọn 2 mặt túi + tay dán copy kéo lên vị trí phía trên

Chỉnh chiều cao của đối tượng vừa copy = 4 cm

Align sát lại với mặt túi

Kéo đường bế lên phần nắp gặp vừa vẽ

nap gap



Như vậy là đã vẽ xong phần nắp gập

Bước 6. Vẽ mắt ngỗng

MẮT NGỖNG CŨNG CHỈ VẼ KHI TÚI CÓ XỎ DÂY NẾU TÚI KHÔNG XỎ DÂY BỎ QUA BƯỚC NÀY

Mắt ngỗng sẽ có kích thước là 0.5 cm

Chọn công cụ Ellipse vẽ hình tròn W = 0.5 H = 0.5 cm

Bỏ Fill, Giữ Stroke = 1 pt

ve mat ngong

Khoảng cách giữa 2 mắt ngỗng tham khảo hình bên dưới

khoang cach lo tui

Tùy thuộc khổ túi nào mà ta sẽ sử dụng khoảng cách đó

Túi của chúng ta là ngang 22 cm nên khoảng cách giữa 2 mắt ngỗng là 12 cm

Vị trí đặt mắt ngỗng như hình bên dưới

VI TRI MAT NGONG 1



Làm tương tự bên mặt còn lại của túi (1 túi sẽ có 4 cặp mắt ngỗng)

Sau khi căng chỉnh đủ 4 cặp mắt ngỗng, chọn tất cả group hết lại

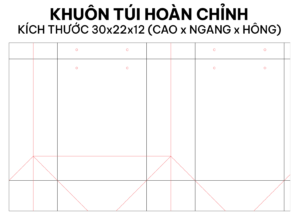

=> Như vậy là chúng ta đã hoàn thành vẽ khuôn túi 30 x 22 x 12 hoàn chỉnh !

final

II. Hướng dẫn vẽ khuôn túi giấy (túi nối)

Bước 1. Vẽ mặt túi, hông túi và tay dán

Xác định kích thước khuôn túi muốn vẽ là bao nhiêu

Ví dụ: Mình sẽ vẽ khuôn túi 30 x 22 x 12 (cao x ngang x hông) – Túi đứng

Dùng công cụ Rectangle để vẽ hình chữ nhật có kích thước như sau

Mặt túi: 30 x 22 / Hông túi: 30 x 12 / Tay dán: 30 x 1.5 (cm)

Hông túi sẽ vẽ chia ra làm 2 hình chữ nhật, mỗi hình sẽ là 30 x 6, tổng 2 hình sẽ là 30 x 12

Vị trí hông túi bên trái mặt túi 30 x 22  / Vị trí tay dán bên phải mặt túi 30 x 22

b1

Bỏ Fill, Giữ Stroke = 1 pt. Sau đó Align các đối tượng sát lại với nhau

>>TÚI NỐI SẼ CHỈ CÓ DUY NHẤT 1 MẶT TÚI<<

Bước 2. Vẽ đáy túi

Chọn tất cả các đối tượng vẽ ở Bước 1 copy kéo xuống phía dưới

Chỉnh kích thước đáy túi theo công thức

Công thức tính đáy túi

Đáy = 1/2 Hông + 1.5 cm hoặc 2 cm

Như vậy đáy túi sẽ có kích thước là 12/2 + 1.5 =  6 + 1.5 = 7.5 (cm)

Ta được đáy túi như hình sau

b2

Bước 3. Vẽ đường bế

Ta chọn phần đáy túi copy kéo lên vị trí phía trên của đáy túi

Chỉnh chiều cao của khung vừa copy bằng với kích thước của 1/2 hông (6cm)

b3

Vẽ đường bế

Vẽ 2 đường chuẩn đầu tiên như hình

b3.1

Sau đó từ 2 đường line chuẩn copy kéo sang các vị trí còn lại và vẽ tiếp đường bế khác như hình sau

b4

Như vậy là đã vẽ xong đường bế

Bước 4. Vẽ nắp gập

NẮP GẬP SẼ VẼ ÁP DỤNG VỚI NHỮNG TÚI CÓ XỎ DÂY, NẾU KHÔNG CÓ XỎ DÂY BỎ QUA BƯỚC NÀY

Nắp gập sẽ cố định chiều cao là 4 cm

Ta sẽ chọn 2 mặt túi + tay dán copy kéo lên vị trí phía trên

Chỉnh chiều cao của đối tượng vừa copy = 4 cm

Align sát lại với mặt túi

Kéo đường bế lên phần nắp gặp vừa vẽ

b4

Như vậy là đã vẽ xong phần nắp gập

Bước 5. Vẽ mắt ngỗng

MẮT NGỖNG CŨNG CHỈ VẼ KHI TÚI CÓ XỎ DÂY NẾU TÚI KHÔNG XỎ DÂY BỎ QUA BƯỚC NÀY

Mắt ngỗng sẽ có kích thước là 0.5 cm

Chọn công cụ Ellipse vẽ hình tròn W = 0.5 H = 0.5 cm

Bỏ Fill, Giữ Stroke = 1 pt

ve mat ngong

Khoảng cách giữa 2 mắt ngỗng tham khảo hình bên dưới

khoang cach lo tui

Tùy thuộc khổ túi nào mà ta sẽ sử dụng khoảng cách đó

Túi của chúng ta là ngang 22 cm nên khoảng cách giữa 2 mắt ngỗng là 12 cm

Vị trí đặt mắt ngỗng như hình bên dưới

VI TRI MAT NGONG 1



Làm tương tự bên mặt còn lại của túi (1 túi sẽ có 4 cặp mắt ngỗng)

Sau khi căng chỉnh đủ 4 cặp mắt ngỗng, chọn tất cả group hết lại

final 1

=> Như vậy là chúng ta đã hoàn thành vẽ khuôn túi 30 x 22 x 12 hoàn chỉnh !

III. Vẽ khuôn túi nối khi đã có sẵn khuôn túi nguyên

Khi chúng ta vẽ túi nguyên nhưng vì 1 lý do nào đó mà muốn chuyển sang in túi nối, để tiết kiệm thời gian chúng ta sẽ không vẽ lại mà thực hiện theo cách sau

1. Vì túi nguyên là 2 mặt, túi nối chỉ có 1 mặt nên ta sẽ xóa bớt 1 mặt của túi

  1

2. Tiếp theo mình sẽ bóp kích thước của mặt hông (30×12) vị trí bên phải ngoài cùng thành kích thước của tay dán (30×1.5)

2

Như vậy là bố cục của túi nối đã có (Hông – Mặt túi – Tay dán – Đáy – Nắp gập & Mắt ngỗng)

3. Cuối cùng chúng ta hiệu chỉnh các đường bế lại cho đúng vị trí, kích thước

3



Như vậy là đã hoàn thành khuôn túi nối

LƯU Ý KHI VẼ KHUÔN TÚI:

Các đối tượng được vẽ phải luôn được Align thẳng hàng và sát với nhau

Kích thước của toàn bộ khuôn phải là số tròn !
